Scheda tecnica
Revisione a zero ore e conversione da lubrificato a secco di un compressore alternativo con 4 cilindri 2 fasi Data primo avviamento 30.10.04 PROBLEMA: Fermata per fuori servizio a causa della fusione dei cuscini di banco e biella, rottura incastellatura in tre punti con cricche di oltre 150mm. SCOPO DEL LAVORO: - Smontaggio del compressore dall'impianto. - Scomposizione del compressore in ogni sua parte. - Idrolavaggio ad alta pressione e temperatura di tutti i componenti smontati. - Sabbiatura e verniciatura di tutti i particolari dove necessario. Incastellatura - Modifica incastellatura mediante l'inserimento di n° 4 traverse di rinforzo per ripristinare l'irrigidimento della stessa evitando così la riparazione in corrispondenza delle cricche. - Barenatura delle sedi, lavorazione piani di accoppiamento cappelli dei cuscini. Cilindri - Decapaggio chimico delle camere di circolazione acqua per eliminare il calcare. - Rilavorazione dei cilindri per ripristino dei piani dei coperchi valvola e piani di contatto delle sedi delle valvole. - Fornitura e montaggio nuove bussole con riporto ceramico nella zona di pattinaggio. Testa a croce - Controlli geometrico dimensionali preparazione, riporto MB e finitura pattini di scorrimento. Albero a gomiti - Rettifica per minorazione di tutti i colli e fornitura dei relativi cuscini di banco e biella minorati. Bielle - Controlli geometrico/dimensionali e liquidi penetranti. - Fornitura e montaggio con interferenza nuove boccole piede di biella. - Fornitura e montaggio nuovi semicuscini di biella minorati. Aste e Stantuffi - Fornitura e montaggio nuovi stantuffi - Fornitura e montaggio nuove aste con riporto di carburo di tungsteno nelle zone di pattinaggio. Premistoppa - Ripristino profondità gole di contenimento anelli, rettifica e lappatura piani di contatto. - Fornitura e montaggio di nuovi anelli di tenuta. Valvole - Revisione completa delle valvole compresa la modifica per fornitura ed installazione nuovi dischi in materiale plastico speciale. Rimontaggio del compressore in officina per controlli spazi nocivi e giochi di montaggio dei cuscini come pure di tutti gli altri componenti. Preparazione per la spedizione. Installazione del compressore in impianto. Avviamento del compressore con accettazione del cliente dopo le 72 ore di marcia.
vai a SERVICE

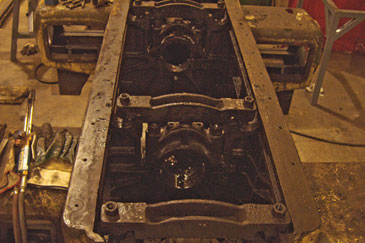

Status at reception

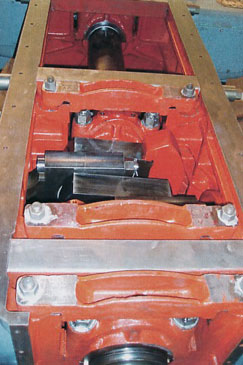

Status at shipment
